1. Le contexte : le va-et-vient classique
Dans une installation électrique classique, un va-et-vient permet de commander un même point lumineux depuis deux interrupteurs (ex. couloir, escalier).

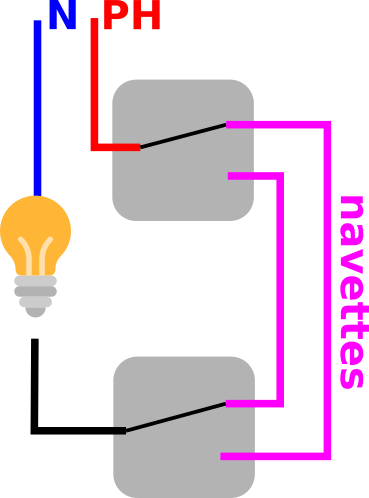

Schématiquement, on a :
- Une phase qui arrive sur le commun du premier interrupteur
- Deux fils de navette entre les deux interrupteurs
- Un retour lampe sur le commun du second interrupteur
- Le neutre qui va directement au luminaire (et n’est jamais présent dans les boîtiers d’interrupteurs)
👉 Résultat :
Dans les boîtiers d’interrupteurs, on n’a que de la phase et des navettes, jamais le neutre.
2. La problématique avec un module Zigbee
Le ZBMINIL2 a deux particularités importantes :
- Il ne nécessite pas le neutre (avantage majeur)
- Il doit néanmoins être alimenté en permanence par une phase
Or, dans un va-et-vient :
- selon la position des interrupteurs,
- la phase n’est pas toujours présente au même endroit
👉 Problème clé :
Comment alimenter en permanence le module quand la phase “se balade” entre les deux interrupteurs ?
3. Principe de la solution : détourner une navette
La solution consiste à :
- Supprimer le fonctionnement mécanique du va-et-vient
- Réutiliser un fil de navette comme phase permanente
- Transformer les interrupteurs en simples boutons poussoirs (contacts secs) pour piloter le module
💡 Le va-et-vient n’est plus électrique, il devient logique (géré par le module Zigbee).
4. Choix de l’emplacement du module
Le ZBMINIL2 peut être installé :
- soit derrière un des deux interrupteurs
- soit dans le boîtier DCL / plafond (souvent plus simple si accessible)
Dans cet article, on se place dans le cas courant :
👉 module derrière un interrupteur, sans neutre disponible.
5. Modification du câblage (principe)
Étape 1 : identifier les fils
Dans les boîtiers, on a généralement :
- 1 fil commun (phase ou retour lampe)
- 2 navettes
On va choisir :
- une navette → phase permanente
- l’autre navette → fil de commande (S2)
Étape 2 : créer une phase permanente
- Côté où arrive la phase :
- relier la phase à une navette
- Cette navette devient une phase permanente qui alimente :
- le ZBMINIL2 (borne L-in)
- et peut repartir vers l’autre boîtier si besoin
👉 La phase ne dépend plus de la position des interrupteurs.

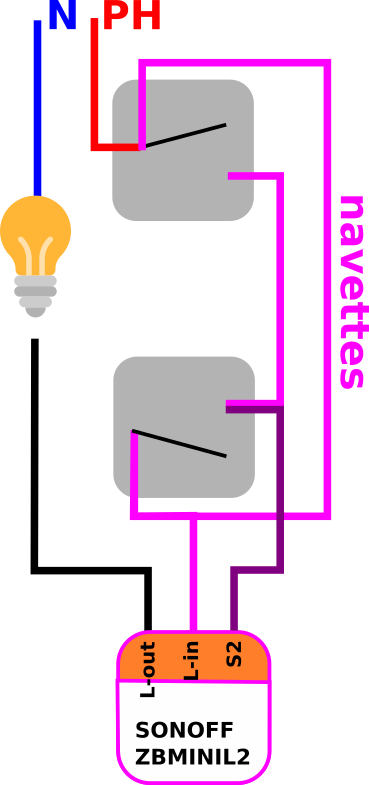

Étape 3 : branchement du module
Sur le ZBMINIL2 :
- L → phase permanente (navette détournée)
- L OUT → retour lampe
- S2 → bouton poussoir (via l’autre navette)
Le neutre reste exclusivement au luminaire, inchangé.
6. Transformation des interrupteurs
Les anciens interrupteurs va-et-vient sont remplacés ou recâblés en :
- boutons poussoirs
Chaque bouton relie simplement :
- la phase permanente
- à l’entrée S2
👉 Les boutons ne coupent plus jamais la phase de la lampe.
7. Paramétrage du module en monostable.
Comme notre module va recevoir des impulsions des boutons poussoir il faut le paramétrer en monostable.
Pour cela appuyer 3 fois sur le bouton du module. Celui-ci doit clignoter 3 fois pour valider la manip.
8. Fonctionnement final
- Le module est toujours alimenté
- Les boutons poussoirs envoient une impulsion de commande
- Le ZBMINIL2 :
- allume / éteint la lampe
- reste pilotable via Zigbee (Home Assistant, Zigbee2MQTT, etc.)
Même si le réseau Zigbee tombe :
👉 le bouton local continue de fonctionner.
9. Points d’attention importants
⚠️ Sécurité
- Couper le disjoncteur avant toute intervention
- Bien identifier phase / retour lampe (testeur obligatoire)
⚠️ Compatibilité lampe
- LED très basse consommation → vérifier la charge minimale
- Pas besoin de condensateur avec le ZBMINIL2 dans la majorité des cas
⚠️ Normes
- Cette modification change la logique du va-et-vient :
elle est acceptable en rénovation, mais doit rester propre et documentée
10. Résumé
✔ Pas de neutre dans un va-et-vient → problème classique
✔ Solution : réaffecter une navette en phase permanente
✔ Le va-et-vient devient logique et Zigbee
✔ Installation fiable, simple et compatible domotique moderne
